Инвертор СибВольт 4024У

Инвертор СибВольт 4024У (преобразователь напряжения) преобразует постоянное напряжение от всех типов аккумуляторов с напряжением 24 В, в переменное синусоидальное напряжение 220 В и частотой 50 Гц. Качественные характеристики такого напряжения аналогичны характеристикам напряжения в бытовой сети.Примеры подключения:Пример 1:Пример 2:Пример 3:Пример 4:Преимущества применения данной модели: Возможность монтажа кнопки включения в удобном для пользователя месте, например, в случае расположения инв...

Пример 2:

Пример 3:

Пример 4:

Преимущества применения данной модели:

Возможность монтажа кнопки включения в удобном для пользователя месте, например, в случае расположения инвертора внутри электрошкафа или в салоне автомобиля/спецтехники.

Возможность автоматического управления работы инвертора с помощью различных реле напряжений, АВР, промконтроллеров и т.п.

Возможность организации систем автономного и резервного электроснабжения с литий-ионными аккумуляторами и Cистемой контроля и управления (СКУ)(BMS).

Простота монтажа и подключения. Прочный металлический корпус.

Удобный и понятный интерфейс.

Увеличенное время работы в режиме перегрузки, до 5 сек. Позволяет работать с любым электроинструментом, промышленным оборудованием и электродвигателями.

Улучшенная теплоотдача мощных силовых электрорадиоэлементов, путем изменения конструкции, что гарантирует надежность и долговечность изделия.

Высокое качество выходного синусоидального напряжения. Коэффициент несинусоидальности выходного напряжения всего 2%. Высокий показатель, позволяющий с минимальными потерями в мощности эксплуатировать нагрузки индуктивного характера (например, электродвигатели или трансформаторы).

Сниженные пульсации входного тока, потребляемого от аккумулятора. Позволяет увеличить срок службы аккумуляторной батареи за счет потребления от нее тока с минимальным уровнем пульсаций.

Улучшенные параметры электромагнитной совместимости. Прибор наводит меньше помех, как на непосредственно подключенную к нему нагрузку, так и на приборы, восприимчивые к помехам по радиоканалу.

Наличие режима энергосбережения (спящий режим). В случае отсутствия нагрузки, инвертор при наличии установки тумблера в положении "спящий", перейдет в режим пониженного энергопотребления. При появлении нагрузки более 90 Вт инвертор восстановит рабочее состояние.

Не нужно переплачивать за стандартные провода для подключения аккумулятора. Учитывая различные места установки, в комплекте они не предусмотрены. Это связано с тем, что часто необходимы провода нестандартной длины. Провода необходимой длины вы можете заказать у нас в разделе "Сопутствующая продукция".

Данная серия имеет:

1. Переключатель включения/выключения инвертора.
2. Кнопка переключения режимов «активный/спящий».
3. Цифровой индикатор входного напряжения.
4. Световой индикатор.
5. Клеммная колодка внешнего управления включением/выключением инвертора. При замкнутом входе инвертор включен, при разомкнутом выключен.
6. Выходная розетка 220 В.
7. Отверстия для крепления.

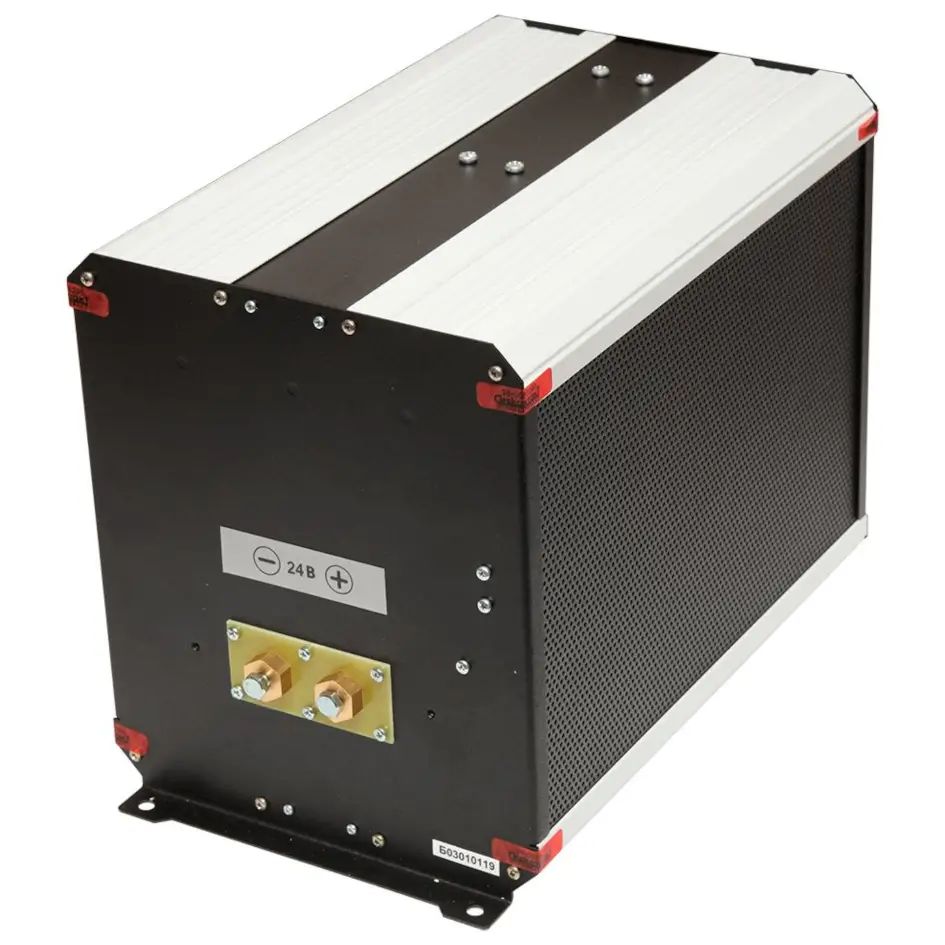

8. Клеммы для присоединения проводов.
9. Серийный номер изделия.

Встроенные защиты:

Защита от попадания 220 В на выход инвертора.

В случае возникновения встречного напряжения (220 В от другого источника) инвертор не выйдет из строя. Прибор непрерывно контролирует появление встречного напряжения и в случае его обнаружения немедленно отключится от нагрузки. Инвертор продолжит проверять наличие встречного напряжения включаясь, приблизительно каждые 20 сек., до устранения неисправности.

Защита от переполюсовки

Переполюсовка - это перепутывание «+» и «-» или полярности подключения входного напряжения 24 В. Это одна из самых распространенных ошибок при подключении инвертора. При такой ошибке инвертор, как правило, ломается, нужно покупать новый, либо отдавать в ремонт. С помощью этой защиты инвертор останется в рабочем состоянии, не сломается.

Защита от короткого замыкания

При возникновении короткого замыкания в цепи нагрузки (подключенного оборудования) инвертор отключится от нагрузки и будет периодически включаться, контролируя наличие неисправности. При устранении неисправности инвертор автоматически вернётся в рабочее состояние.

Защита от перегрузки

При превышении мощности, потребляемой нагрузкой, выше номинальной мощности инвертора (4000 Вт) в течение более 5 сек., инвертор отключится от нагрузки и будет периодически включаться, контролируя наличие перегрузки. После устранения перегрузки инвертор автоматически вернётся в рабочее состояние.

Защита от повышения напряжения питания

Если напряжение питания превысит 31,7 В, инвертор отключится. Как только напряжение питания войдет в пределы рабочего диапазона, инвертор автоматически вернется в рабочее состояние.

Тепловая защита (защита от перегрева)

При превышении температуры внутри прибора значения 70°С прибор отключится от нагрузки. При снижении температуры внутри прибора, инвертор автоматически вернётся в рабочее состояние.

Защита аккумулятора от полной разрядки (от снижения напряжения)

При снижении входного напряжения ниже 21 В инвертор автоматичекси отключится, тем самым защищая аккумуляторную батарею от глубокого разряда.

Благодаря наличию защит продлевается период эксплуатации инвертора и время жизни аккумуляторной батареи.
